Самостоятельная постройка спиннинга нью концепт. (часть 2)

Автор/Редактор: Wladimir
Опубликовано: 29.07.2005

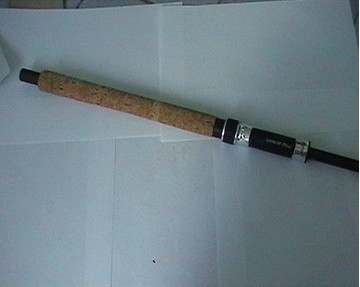

Дрель крепим струбциной к столу, надеваем хвостовик бланка на пробку и слека прижимая бланк с торца рукой ( опять через пробку, только безалкогольную, от минеральной воды) шлифуем рукоятку напильником (или наждачкой на деревяшке) и крупной и мелкой шкуркой. Для удобства пользования рукоятке можно придать седлообразную форму.

Отмеряем на бланке расстояние под катушкодержатель
Берём бумажную липкую ленту и наматываем 3-4 ряда полосок бумаги с зазором между ними 5-10 мм. так, чтобы катушкодержатель садился на них с небольшим зазором..


Увеличить, кликни на фото

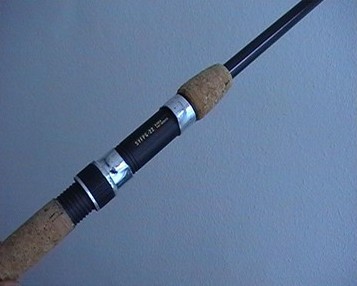

Зашкуриваем катушкодержатель изнутри, смазываем клеем и насаживаем на бумагу, проливая клеем зазоры между бумажными лентами, по мере продвижения катушкодержателя. Нужно иметь ввиду, что целью является не приклеивание катушкодержателя к бумаге, а посадка на клей катушкодержателя на бланк.


Увеличить, кликни на фото

Сушим.

Обтачиваем и устанавливаем переднюю (перед катушкодержателем) пробку.
Хвостовик рукоятки пока не ставим, так как после сборки спиннинга может понадобиться балансировка.


Увеличить, кликни на фото

Приступаем к размещению колец

Теперь немного теории

Кольца на бланк можно расставить двумя способами

Классическим и так называемым нью концепт.

При классической расстановке колец, сбегающая с катушки леска должна образовывать воображаемый конус в вершине которого стоит тюльпан, а у основания шпуля.
В идеале остальные кольца должны располагаться по оси этого воображаемого конуса, постепенно уменьшаясь.
На самом деле добиться такой расстановки достаточно непросто и это связано с определёнными жертвами.
Проведём маленький экспиримент.

1. Установим на катушкодержатель нашего спиннинга катушку с которой его предполагается использовать.
2. Снимем шпулю и привяжем к оси катушки нитку.
3. Натягиваем нитку, так, чтобы она служила продолжением оси катушки до пересечения с бланком.
4. Отмечаем это место.

Получается, что для построения идеального конуса по классической схеме кончик нашего бланка должен располагаться в этом месте. А мой бланк на 80 см длиннее. Стало быть, при расстановке таким образом, сбегающая с катушки леска будет перегибаться на кольцах, что, конечно же, не очень хорошо.

Теперь схема нью концепт . При расстановке колец таким образом, в месте пересечения воображаемой оси катушки с бланком ставится кольцо небольшого диаметра, замыкающее вершину конуса (так называемый чок, термин хорошо знакомый охотникам), а за ним до кончика удилища следуют ещё более мелкие кольца. Передние кольца расставляются перед чоковым кольцом так, чтобы следовать воображаемому конусу. То есть сбегание лески конусом происходит до чокового кольца, а дальше леска идёт по прямой линии и размер колец большой роли уже не играет. Чок как бы делит бланк на две части – одна предназначена для формирования конуса заброса, вторая для равномерного распределения нагрузки на кончик бланка.
Таким образом достигается построение более оптимального конуса сбегания лески, плюс разгружается верхняя часть бланка, которая при классической расстановке требует более крупных (и следовательно более тяжёлых) колец с длинной ножкой.

С учётом вышеизложенного, для постройки нашего спиннинга выбираем нью концепт.
(Если вы хотите непременно использовать старые кольца, придётся расставлять по классической схеме).

Теперь перейдём к расстановке колец по длине бланка.

Чоковое кольцо будет нашей точкой отсчёта, его мы договоримся не перемещать.
Начнём расстаноку колец в вершинке бланка, между чоком и тюльпаном.
Назначение этих колец- равномерно распределить нагрузку на верхнюю часть бланка при вываживании рыбы. В формировании конуса заброса они у нас практически не участвуют.
Для расстановки этой части колец можно применить следующие методики

Математическая:

Определяем приблизительное количество колец. Скажем, между чоком и тюльпаном мы хотим поставить четыре промежуточных кольца.
Замеряем расстояние между тюльпаном и чоком. У меня оно равняется 80 см.
Берём расстояние между тюльпаном и первым кольцом за исходное.
Расстояние между каждым последующим кольцом будем увеличивать на равный отрезок.
Итак, вспоминаем учёбу в школе и выводим арифметическую формулу для нашего рассчёта.
Берём расстояние между первым кольцом и тюльпаном равным, например,10 см. что будет нашей константой и рассчитываем отрезок приращения по доморощенной формуле.

10+(10+Х)+(10+2Х)+(10+3Х)+(10+4Х)=80 где Х – величина в сантиметрах отрезка на который увеличивается расстояние между каждым последующим кольцом.
Выносим Х
10Х=80-50
Итого:
Х=3 см.
Подставляем значение Х в формулу, и, для размещения колец между тюльпаном и чоком, получаем следующую карту расстановки колец

Тюльпан- первое кольцо 10 см.
1 и 2 13 см.
2 и 3 16 см
3 и 4 19 см.
4 и чок 22 см.

Итого 80 см.

Вроде бы нигде не напутали.

Теперь расставим кольца между чоком и катушкой.

Первое кольцо обычно ставят не далее 60- 65 см от бортика шпули. Увеличивать это расстояние опасно, так как при забросе, особенно толстыми лесками, леска будет бить по бланку. Для формирования конуса возьмём три — четыре кольца (включая чок).
Можно использовать уже применённую формулу далее и посчитать расстояния дальнейших колец.

Отмечаем расстояние от кромки шпули до кольца – 65 см.
Промеряем расстояние от чока до первого кольца. (напр. 90 см)
Выбираем отрезок между чоком и следующим за ним кольцом.
(у нас просится 25 см., как продолжение предидущего рассчёта) и берём его за константу.

25 + (25+Х) + (25+2Х) = 90
3Х=90-75
Х=5

Итак карта расстановки второй части колец:

Чок и1 кольцо 25 см
1 и 2 30 см
2 и 3 35 см

Теперь определим диаметр требуемых колец.
Ставим катушку со шпулей на катушкодержатель.
Закрепляем два отрезка лески в точке пересечения воображаемой оси шпули с бланком, т.е. на чоке.
Закрепляем отрезки лески на шпуле, так чтобы они располагались с противоположных сторон (сверху и снизу). Таким образом мы получаем контур конуса сбегания лески.
На расстоянии 60-65 см от бортика шпули замеряем расстояние от бланка до верхней лески – это высота лапки требуемого нам первого кольца. Расстояние между лесками – желательный внутренний диаметр кольца.
Делаем то же самое для остальных двух колец. Если удастся подобрать кольца требуемых размеров, мы получим идеальный спиннинг.

Приматываем кольца по местам предполагаемой расстановки, приводим спиннинг в боевое положение (пропускаем леску через кольца) привязываем леску к упору, или грузу, нагружая изгибаем бланк, чтобы посмотреть, как он быдет работать при вываживании рыбы. При правильной расстановке колец леска должна проходить через кольца без резких изломов (особенно важно для кончика спиннинга). Если это произошло, корректируем положение колец.
