Транспортировочный тубус для удилищ

Автор/Редактор: Wladimir
Опубликовано: 08.01.2007

Удилища , стоящие хорошие деньги , доставляют немало радости рыбаку.

Для одних это просто гордость ! Гордость, которую они испытывают , доставая из рыбацкой сумки дорогое высокомодульное «держало» , и обращая на себя внимание других рыболовов ,таким образом подчёркивая калибр своего мастерства.

Для других это неотемлимая часть рыбацкого удовольствия. Плевать сколько оно стоило , не это для них важно. Уровень адреналина и степень «мандража» с тоненьким ,но до ужаса надёжным композитным удилищем просто несравнимы с вываживанием крупняка на простую палку.

Но первые (гордые) и вторые (довольные) прекрасно понимают , что поломка кончика таких удилищ — это не
просто душевное расстройство , но и потеря его строя, а соответственно функций и доли настроения при ловле.

Отсюда вывод : нужно иметь больше смелости , чем ума , транспортируя свои дорогостоящие снасти в мягкой рыболовной сумке.

Так же неприятные поломки форелевых удилищ, произошедшие у трёх моих друзей ,при загрузке-выгрузке длинноформатных рыболовных сумок в автомобиль, натолкнули меня на мысль построить для снастей жесткий транспортный тубус.

Какое-то время назад на нашей страничке публиковались фотографии тубуса от пользователя Кланга , но на тот момент как-то меня не заинтересовали , или просто не было необходимости в тубусе и я об этом забыл.
Таким образом изобретать велосипед я начал с нуля. Первой идеей было склеить в тубус трубки от Rollenservice, которые используются на Дойче пост для пересылки мягкой почты. Проблема была в том , что тубус без оклейки или пропитки разбухнет от влаги при первой же рыбалке. Оклеивать его искусственной кожей дело неблагодарное — трудоёмкое, достаточно дорогостоящее и что самое неприятное — срок службы дермантина короток. Пропитать и окрасить тоже не надолго…
В общем мозговал некоторое время , а через пару дней , заезжая на стройку к шурину , споткнулся там о пластиковую водопроводную трубу !!! Эврика я не кричал , но сразу понял — это то, что надо ! На обратном пути заехал в «Хорнбах» и нашёл там всё необходимое.

Трубы Marley- Dachrinnensystem

в продаже они были только двух цветов — коричневые и серые. Диаметров 40, 50 , 75 и 110.
Ну и все соответствующие им прибамбасы были тоже по этим двум цветам.
Я остановился на трубе диаметром 75 мм., т.к. обе мои «палки» в футтералах спокойно умещались внутри.
Длину взял 3 метра , чтобы на два изделия хватило. Поскольку я решил , что мой тубус будет открываться не с торца ,
а примерно на третьей своей части , понадобился переходник( Rohrmuffe) Ну и две крышки на торцы (Muffenstopfen).
Закупив нужные части будущего тубуса я приступил к сборке.
Мои трёхсекционки в собранном виде имели длину 1,36 метра , поэтому тубус будет на 1,40 метра.

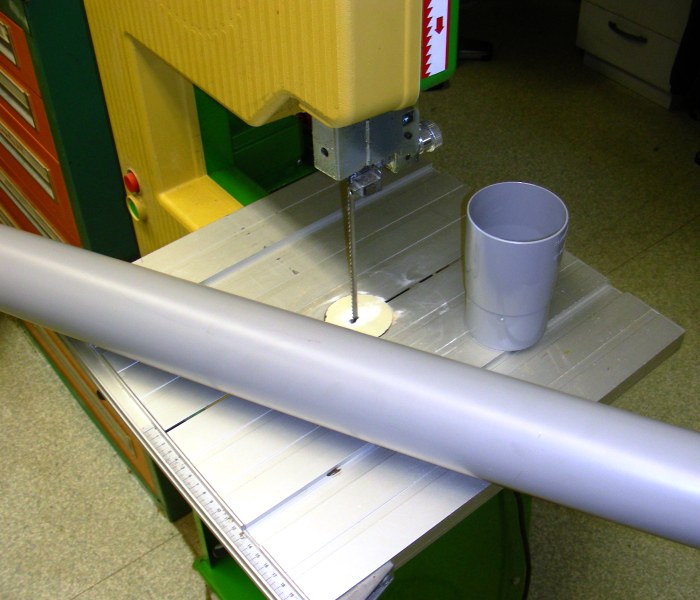

Первый рез я сделал на метре.


Увеличить, кликни на фото

В этот отрезок заламинировал переходник. Кто работал с эпоксидными смолами знает этот термин Laminieren. В баумарктах продаётся специальный клей для склейки РР труб, но в нашем веркштатте с эпоксидкой работают каждый день , надо её туда пару капель и надобность в клее для меня отпала.Поскольку материал РР плохо клеится и ламинируется ,пришлось хорошо поработать крупной наждачной бумагой.



Увеличить, кликни на фото

Когда реакция прошла ,мой полуфабрикат из двух частей составлял 108см. Я просто соединил оставшуюся двухметровую
часть трубы через переходник и отмерил свои метр сорок и сделал второй рез.
Теперь тубус был почти готов , нехватало только крышек.

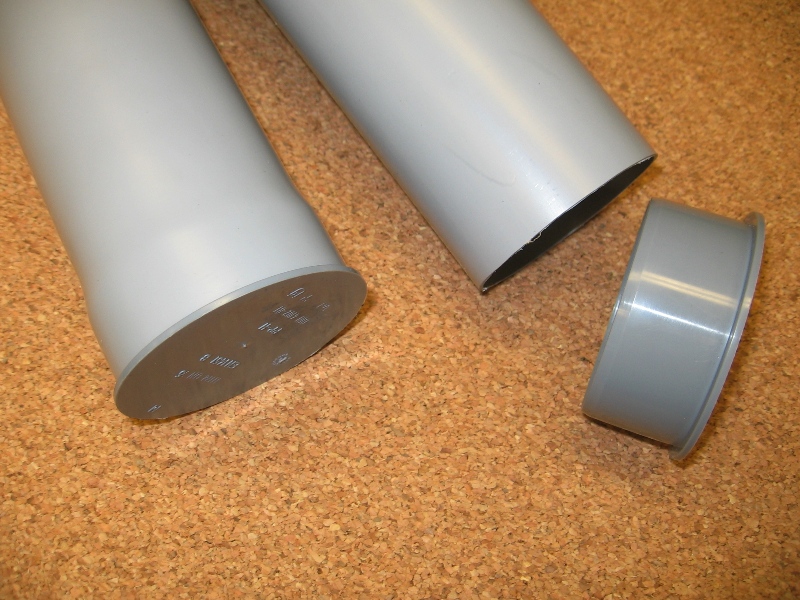

Крышки (Muffenstopfen ), что обидно, имеют такой же диаметр что и труба — 75 мм. Т.е. они в Marley- Dachrinnensystem предназначены для Rohrmuffe , что так же ясно из названий. Ничего подходящего в поисках по прилавкам я не нашёл и подумал : материал наверняка термопластичен ! И не ошибся…
Промышленным феном аккуратно прогрел торцы и крышки вошли внутрь почти без усилий. Если у кого-то при засадке
крышек будут возникать морщины на трубе , не стоит беспокоиться !!! После просто-напросто прогреваем феном и от фальтен не остаётся и следа.


Увеличить, кликни на фото

При остывании крышки надёжно сидели внутри (сдвинуть их я не мог). Но рано или поздно их может выбить удилищами, и для надёжности их можно вытащить и посадить на секунденклебер. Выступающие края убираем на шляйфмашине.

Хотя удилища имеют хороший запас прочности , в каждую крышку для подстраховки вклеил пуффер толщиной 1 см.,
который вырезал из платы поропласта самой же крышкой.


Увеличить, кликни на фото

Ну и чтобы с тубусом передвигаться необходимы ручки для переноски. Для этого я купил Rohrschellen и закрепил между
ними ручку от портфеля. Плечевой ремень посчитал для себя не особо нужным, т.к. ношу тубус в одном из отсеков сумки.
Для пущей солидности на готовый тубус можно наклеить «опознавательные знаки»


Увеличить, кликни на фото

Чтобы на удилищах при транспортировке без футтералов не обивался лак, в короткую часть тубуса ложится кусок губки, при открывании он легко удаляется.
Ну и по-любому после ловли тубус желательно держать открытым, влага из закрытого практически не выходит.

Посмотреть все товары фирмы Марли ,из которых был сделан тубус можно по адресу:
http://www.marley.de/de/produkte/dachrinnen/uebersicht_dachrinnen/index.htm
Там в PDF лежит Prospekt Dachrinne.

Перечень необходимых материалов:
Marley- Dachrinnensystem

Fallrohr 300 cm. *1 9,69-
Rohrmuffe *1 2,89-
Muffenstopfen *2 0,89-
Rohrschellen Комплект из 2 штук 5,19-


Итого материалы (без клея) для одного тубуса обходятся в 14 ойро 70 центов
Второй обрезок от трубы используется для второго тубуса.

Затраты времени максимально 1 час.
Срок службы при аккуратном обращении не ограничен.
При первом выходе «на природу» мой тубус был замечен и рыбаков пятьинтересовались, где можно такой приобрести.

От DAM в продаже есть готовый Rutenrohr
http://www.dam.de/katalog/html/06_taschen1.htm
но по стоимости он и рядом не стоит с самодельным.
Таким образом мастерить смысл есть!


P.S.
Уже когда тубус был сделан, обнаружил в магазине стройтоваров BAHR крышки,
которые абсолютно точно заходят в торцы труб,по виду такие же как Muffenstopfen,
но чёрного цвета и имеют товарное название Verschlusstopfen DN 80 цена 1,49-
Их использую позже в построике «ленивого» тубуса.
«Ленивый» будет иметь боковой пропил в месте стыка половинок для ножки катушки .
Тогда будет возможным транспортировать снасти в полной боевой готовности
с закреплёнными катушками.


Увеличить, кликни на фото

Автор материала
Сергей ( kirgudu) (kirgudu)
Все права на статью принадлежат автору и защищаются законом.




Оценка посетителей сайта:  5.62  (проголосовало: 13)


Версия для печати ---> Версия для печати

Страницы комментариев: 0 | 1 | 2 | 3
Klang

ведущий: Самодельные рыболовные снасти
Klang

Страна: Германия
Город.: Берлин
Рыба: • Основной объект ловли – треска, форель, щука, окунь. Эпизодически – селёдка, хорнфиш, виттлинг.

Рейтинг: 290
Сообщений: 3331
Информация: Aнкета

09.01.2007 08:51

1.

Вот !!

От себя могу добавить, что один мой знакомый сделал похожий тубус, а его пацаны нашлёпали на него бесформенных зелёных и жёлтых пятен.
Получилась шикарная камуфлированная вещь.



нашли нарушение на странице: сообщить админу


vvik

vvik

Страна: германия
Город.: Crailsheim, если то город
Рыба: салями, сервелат тож не плох

Рейтинг: 1065
Сообщений: 3048
Информация: Aнкета

09.01.2007 09:45

2.

хорошая, безусловно,штука. Володь, а по немецким правилам его разрешено транспортировать на крыше машины без специальных всяких штучек? тогда он стал бы еще лучше!



нашли нарушение на странице: сообщить админу


(гость)
09.01.2007 10:55

3.

<u>@vvik</u>
<i>хорошая, безусловно,штука. </i>

Хочу "отщипнуть" маленький кусочек Славы от очень уважаемого мной лично Земляка;=+)

Я тоже давно подумывал о надежном и недорогом тобусе для таких удилищ. Первый раз я такую "трубу" использовал для транспортировки удилищ на Сахалин (как правило я их все там дарю). Потом подумал-а почему бы не сделать и использовать здесь токой же ?.

После разговора с Сергеем пошел в OBI , купил серую пластиковую трубу с двумя крышками, на одной из них сделал петлю (чтобы быстро и без помех открывать тобус- <b>всё-надежный контейнер был готов.</b>
Стоит менее 10 рублей (немецких) "=+0

Не вижу никаких проблем для транспортировки такого тобуса наверху, просто его нужно надежно крепить. Желательно с помошью резины с крючками (каждый понял о чем речь).

PS. Я же всегда говорил , что у KIRGUDU-Голова!!! :lol: :maa: :podwod:



нашли нарушение на странице: сообщить админу


timurlan

timurlan

Сообщений: 1047
Информация: Aнкета

10.01.2007 02:16

4.

Тубус акуратно сделал,Молодец!
Я такими трубами уже лет как 8 все свои палки всегда перевожу,
только все(6-разной длины) у меня на 110 мм.диаметра и так как
человек я ленивый то переходники не вклеивал а брал наружные с
резиновой прокладкой и трубы покупал не длинные на разрез,а короткие
где по сторонам муфы с теми же прокладками оригинально плотно садятся.
В каждую муфу просверлил по 5-6 дырок что бы сквознячок какой то был
против влажности а на ту муфу которую как крыжку использую так же как и
Абориген с верёвки петлю сделал , чтобы открывать легче было.
Если в тот же самый отпуск рыболовный едишь,то при куче барахла это самая стабильная защита для палок.
Способ такой мне в своё время подсказал друг-продавец в рыболовном
магазине,когда я от цен охренел на специальные и фирменые трубы.
Моя вторая половина до сих пор ему благодарна за спасение семейной кассы :lol: .
Кстати, <u>@Aborigen</u>
<i>Не вижу никаких проблем для транспортировки такого тобуса наверху, просто его нужно надежно крепить. Желательно с помошью резины с крючками (каждый понял о чем речь&hellip. </i>
если эти трубы не в ящике на крыше перевозить где ремней стяжки хватает
без всяких проблем(главное не летают с одного края в другой)
а на держак(дахкофертрегер) от ящика напрямую крепить,
то думаю не стоит рисковать с резинками,особенно если на хорошей скорости
и на дальнии растояния едищь.Те же самуе (Rohrschellen Комплект из 2 штук 5,19-)
которые киргуду использовал будут понадёжней,
необходимы только переходники ,которые крепишь на держак на крыше и их с этими трубными скобками болтом и гайкой прикрутить.
Тогда труба точно никуда в дороге не улетит,у меня этот друг-продавец
с магазина так свои трубы на крышу крепил,говорил он мне ,что вроде бы покупал и подбирал он не дорогии для крепления велосипеда на крыше .



нашли нарушение на странице: сообщить админу


Klang

ведущий: Самодельные рыболовные снасти
Klang

Страна: Германия
Город.: Берлин
Рыба: • Основной объект ловли – треска, форель, щука, окунь. Эпизодически – селёдка, хорнфиш, виттлинг.

Рейтинг: 290
Сообщений: 3331
Информация: Aнкета

10.01.2007 09:23

5.

<u>@vvik</u>
<i>разрешено транспортировать на крыше машины </i>

Да я ехать не смогу спокойно, если любимые спиннинги не в поле зрения, тем более на какой- то там крыше :lol:

Если нужен разовый чехол для перевозки спиннингов, например с последующим подарком, можно использовать картонную трубу от рулонов тканей.
Прокладываешь с торцов поролон и заматываешь скотчем.
Я так бланки возил. Без проблем и сразу видно если вскрывались.



нашли нарушение на странице: сообщить админу




(гость)
10.01.2007 19:29

6.

<u>@Klang</u>
<i>Тогда труба точно никуда в дороге не улетит</i>

<u>@Klang</u>
<i>можно использовать картонную трубу от рулонов тканей.</i>

Согласен Ум хорошо-а много ума лучше"=+)



нашли нарушение на странице: сообщить админу


kirgudu

kirgudu

Страна: Deutschland
Город.: Wiesbaden
Рыба: Маленькую рыбку я отпускаю, а большую складываю в баночку из-под маденов.

Рейтинг: 18
Сообщений: 1167
Информация: Aнкета

10.01.2007 21:49

7.

<u>@Klang</u>
<b><u>Получилась шикарная камуфлированная вещь.</u></b>

Дизайн конечно тоже штука немаловажная.

<u>@Aborigen</u>
<u><b>Хочу "отщипнуть" маленький кусочек славы от очень уважаемого мной лично Земляка…;=+) </b></u>

Перестань Николай ! Какая слава ? Такой тубус любой скотник со Жмеринки
нарисовать сможет , была бы надобность


<u>@timurlan</u>
<u><b>я ленивый то переходники не вклеивал а брал наружные с
резиновой прокладкой и трубы покупал не длинные на разрез,а короткие
где по сторонам муфы с теми же прокладками оригинально плотно садятся.</b></u>

Я их тоже в руках долго вертел , всё думал взять или нет.Уширение трубы
смущало. А потом решил , попробую равномерный сделать всё-таки
несколько элегантнее смотрится

<u>@timurlan</u>
<u><b>В каждую муфу просверлил по 5-6 дырок что бы сквознячок какой то был</b></u>

А вот это ты зря сделал ..! :lol: :lol: :lol:

Я тут сегодня мой тубус на алкогольный коэффициент разделил.
Публикую результаты.

Внутри тубуса без подозрений умещаются:

11 доз Black Daniels или Baccardi & Cola
8 доз пива по 0,5 литра
6 бутылок пива Bitburger по 0,33 литра
5 бутылок русской водки "Московская"
Шампанское не лезет ! Да и не рыбацкий это напиток

А если по формуле V=p R 2H
(обьём равен пи умножить на радиус в квадрате и на высоту)
вычислить объем тубуса ( по крышку у меня высота 1м. 8 см. , диаметр 75 мм.)
То в него можно влить 4 литра 768 мл. жидкого космического топлива типа
русской самогонки. :lol:

Вот тут то тебя твой сквозняк с 5 дырочками и подведёт..! :lol: :tolpa:



нашли нарушение на странице: сообщить админу


Hamster

Hamster

Страна: BRD
Город.: Kiel
Рыба: Dorsch, Meerforelle

Рейтинг: 6
Сообщений: 1722
Информация: Aнкета

10.01.2007 23:21

8.

Cordura сверху и будет как заводской.



нашли нарушение на странице: сообщить админу


wrangel


Рейтинг: 12
Сообщений: 1780
Информация: Aнкета

10.01.2007 23:46

9.

<u>@kirgudu</u>
<i>А если по формуле V=p R 2H
(обьём равен пи умножить на радиус в квадрате и на высоту)
вычислить объем тубуса ( по крышку у меня высота 1м. 8 см. , диаметр 75 мм.)
То в него можно влить 4 литра 768 мл. жидкого космического топлива типа</i>

Не может такого быть !! Где то ты "наврал"! Сейчас перепроверю.




нашли нарушение на странице: сообщить админу




wrangel


Рейтинг: 12
Сообщений: 1780
Информация: Aнкета

10.01.2007 23:53

10.

Все верно! V= 0.00477 kub.metr=4.77литр.Ты прав- прошу пардону!



нашли нарушение на странице: сообщить админу
